利達JQB-HX2132可燃?xì)怏w探測器安裝與布線
文章來自:利達消防設備 發布時間:2017-05-27 15:09
警告:安裝JQB-HX2132可燃?xì)怏w探測器之前,請切斷回路的電源并確認全部底座已安裝牢靠。
1、JQB-HX2132安裝方法:

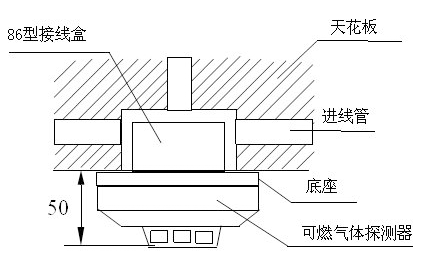

點型可燃?xì)怏w探測器安裝示意圖如圖所示,預埋盒可采用86H50型標準預埋盒。

JQB-HX2132 安裝示意圖
2、JQB-HX2132布線要求:

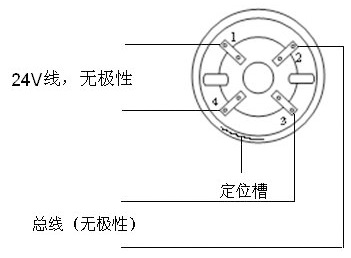

總線(BUS)采用RVS-2×1.0mm2或1.5mm2線,電源線采用BV-2×1.0mm2或1.5mm2線;穿金屬管(線槽)或阻燃PVC管敷設。

JQB-HX2132 接線示意圖
