利達LD128EII消防主機圖解教程
文章來自：利達消防設備 發布時間：2017-11-09 17:48
1、主菜單
2、地址查看
本系統設備地址表示方式為五位數表示：如01009，表示第1回路9號；02198，表示第2回路198號。

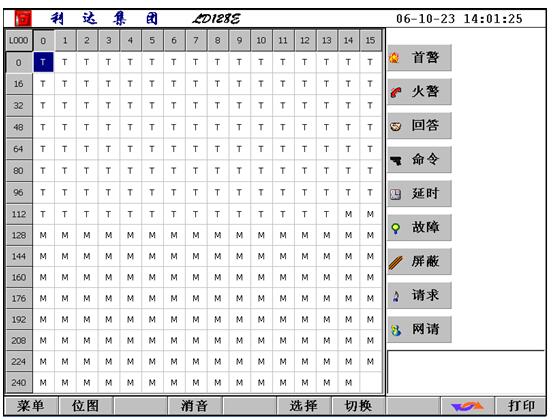

3、位圖查看
按“位圖”鍵，進入總回路列表，點擊相應回路進入下圖。其中“T”表示探測類設備，“M”表示控制類模塊；紅色表示有火警發生，黃色表示故障，青色表示請求，指火警發生時要求啟動的相應部位的設備（只適用于“全局手動”時，“全局自動”狀態時無請求，設備直接啟動，顯示在命令行）

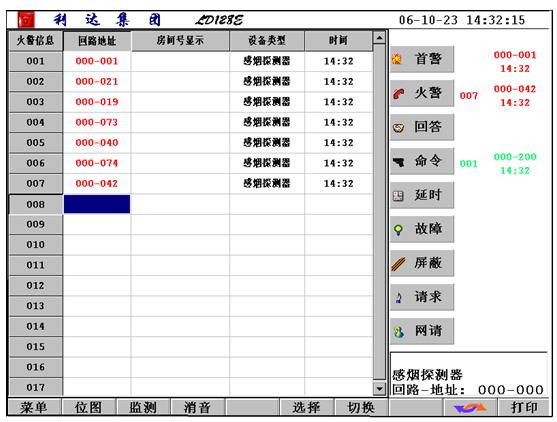

4、火警查看：
在主菜單界面下，按“火警信息”鍵，查看所有火警。
5、手動/自動轉換：

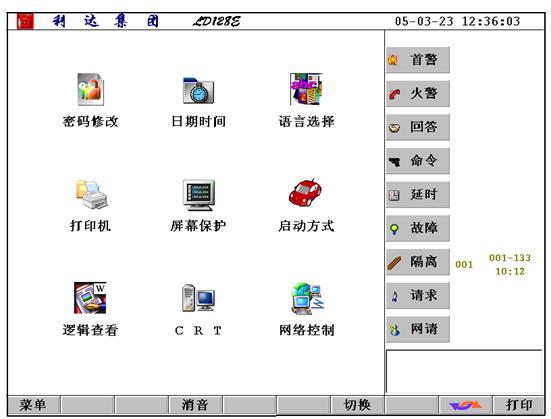

在主菜單界面下，按“控制面板” 鍵，輸入密碼：“6789”進入控制面板菜單。點擊“啟動方式” ，進入“全局手動/全局自動”選擇。
“全局手動”狀態：表示發生火警時需要人工手動起動外部設備，現場設備不會自動動作。
“全局自動”狀態：表示發生火警后立刻消防主機會自動啟動相應現場設備，不再需要人工手動起動。

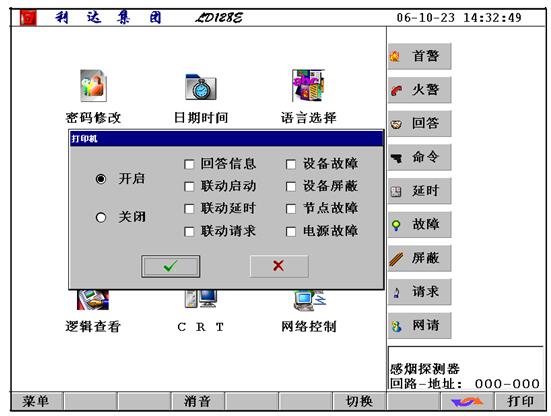

6、打印機設置
在主菜單界面下，按“控制面板” 鍵，輸入密碼：“6789”進入控制面板菜單。點擊“打印機” ，進入打印機設置。如圖：
選擇想要打印的內容，再點擊青色鉤保存設置。
7、設備的啟動/停止/屏蔽
當設備處于火警或故障狀態，又不能處理時，請使用“屏蔽”功能。進入位圖選擇設備如下圖，點擊“屏蔽”即可；需解除“屏蔽”時，按上述操作再點擊一次“屏蔽”，即可解除屏蔽。
設備的啟動/停止操作，同“屏蔽”
8、多線手動盤
多線盤是單獨的設備，在火警發生時，同時主機在“全局自動”手動盤在“允許”狀態下，相應部位的設備會自動啟動，面板“啟動”燈點亮。注：打開手動盤“允許”鎖，不管在什么狀態下，按下手動盤按鈕鍵都可以啟動該設備。設備動作后，返回回答信號，“回答”燈點亮。

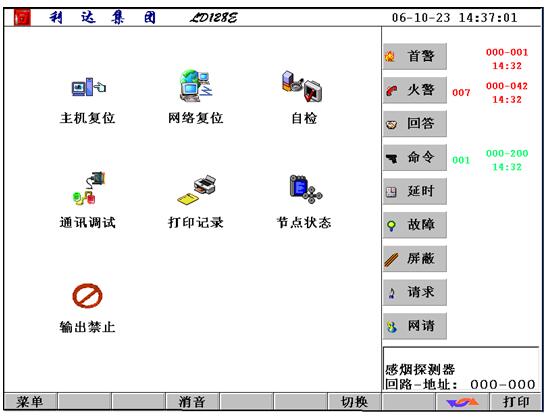

9、系統復位：
按“復位” 鍵，進入復位界面，點擊“主機復位”后消防主機自動復位。（外部設備發生火警時，需要現場先復位，再主機復位。）
