利達火災自動報警控制系統
利達多線消防廣播分配盤
文章來自：利達消防設備 發布時間：2016-11-26 16:16
一、利達GB4524廣播分配盤介紹
GB4524多線消防廣播分配盤可以實現廣播系統與本公司所生產的E/EN系列控制器配套使用，設有自動、手動、強制、通播、復位、背景廣播及消防廣播等功能,與控制器配套使用時，可實現控制系統發出火警信號后，消防廣播系統自動啟動，背景廣播自動切斷。
GB4524多線消防廣播分配盤與本公司產品GB4210DG/GB4210DM消防廣播錄放盤、GB4310HAK/GB4330AAK/GB4350AAK（150W/300W/500W）消防廣播功放盤、LD7300消防廣播音箱配套使用。
二、利達GB4524廣播分配盤功能
★可提供24路消防廣播輸出控制。
★可實時檢測喇叭線路，開、短路故障時告警。
★與E/EN系列控制器通過CAN總線聯接。

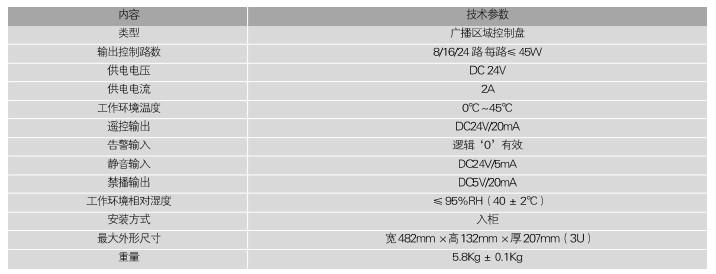

三、利達GB4524廣播分配盤主要技術指標

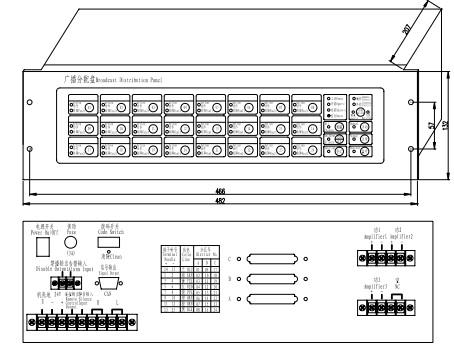

四、GB4524外形與結構尺寸及端子圖
五、利達GB4524布線要求
★ 機內端子配線：所有引入線均剝開1cm，掛錫后接入端子，接線端子應有標識。
★機柜內的消防控制線與廣播線應分開敷設，以免造成干擾。
★ 廣播音頻線：宜用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2）或選用截面積不小于1.0mm2的阻燃銅芯電纜（ZR-KVV2×1.0mm2），耐壓≥250V。如果距離超過2Km，可選擇較粗導線。
★數據線（級聯輸入/輸出）：應采用非屏蔽八芯網絡雙絞線UTP-2*4。
★擴展鍵盤線：應采用八芯扁平網絡線，配線不宜過長（≤50Ccm），以免影響傳輸質量。
★ 穿管要求：應單獨穿入金屬管、阻燃硬質塑料管或封閉式線槽中，嚴禁與其它傳輸系統線路或消防系統中的信號線、電源線、電話線、啟泵回答線、直啟線等穿入同一管中敷設。
★ 接頭的處理：所有的連線接頭都應焊接，并用絕緣套管密封，防止短路和漏電。
